?？礗D5000大視野讀碼器助力手機音頻設備讀碼
智能手機智能制造行業的主要工藝流程分為SMT、單板檢測和裝配。組裝階段將使用氣密性測試、天線耦合、音頻測試、老化測試等一系列自動化檢測設備。手機音頻測試設備主要用于組裝段，傳統的音頻測試設備讀碼采用單板檢測，測試效率低導致生產能力低，為了滿足終端客戶提高生產效率，設備制造商客戶將測試設備升級為雙板一次性檢測，大視場讀碼。
一、項目背景
客戶需求：
1. 同時識別兩個手機背板碼，以便輸出到mes系統進行綁定，音頻測試完成之后由機械手抓取手機背板，移動到下一工位。
2. 架設高度大于240mm，視野長邊大于180mm。
客戶的痛點：
1. 傳統采用緊湊型讀碼器，視野小，一次只能讀取一個，同時架設高度無法滿足大于240mm要求，需增加氣缸抬高治具讀取。
2. 由于條碼的最小尺寸為3x3mm DM碼，密度為8mil，客戶以前的緊湊型條碼閱讀器解碼速度慢，影響生產時間。
二、解決方案
項目說明：
1. ?？底x碼器豎立在距離手機背板240毫米的高度。
2. 將手機背板移動到讀碼器的視場范圍內，調整靜態對焦，根據手機背板的位置偏移量調整讀碼器的位置，確保條碼不超出視場范圍。
3. 根據客戶需求繪制ROI區域，增加無讀功能，完成ROII。
4.考慮到現場存在一些污損碼，單幀讀碼可能不穩定，增加觸發幀數以保證讀碼速率。

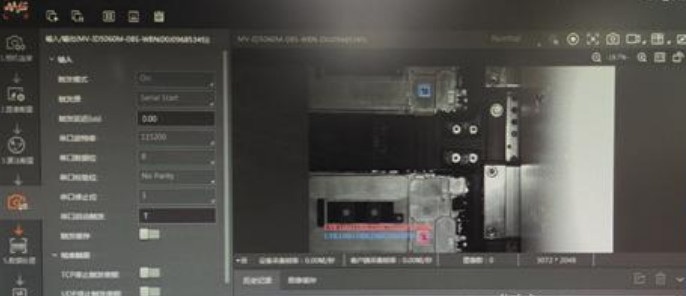

5. 實際效果如下圖所示。
三、方案優勢
產品方面：
1. 方案選用600萬像素高像素大視場讀碼攝像機，滿足客戶多碼讀取要求，成像質量優異。
2. 采用一鍵對焦方式，調試方便快捷
3. 采用ROI順序輸出模式，添加無讀完成，幫助客戶快速定位無讀產品確認問題，此功能客戶比較滿意。
4. 讀取時間控制在100ms之內，有效提高生產效率。
在客戶方面:
1. 該方案有效地解決了原讀碼器讀取速度慢、視場小的問題。
2. 該方案采用?？礗D5000系列大視場攝像機讀取，無需抬高夾具，簡化了機械結構，提高了生產速度。
